E形推進管

E形推進管 E形小口径推進管 NS推進管 NS小口径推進管

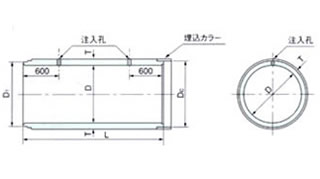

標準管

種類 記号 呼び径の範囲
形状外圧
強さ 		圧縮
強度 		継手
性能
標準管 1種 50 JA E JA 51 800～3000
70 E JA 71
2種 50 E JA 52
中押管 S － － E JAS 1000～3000
T 1種 50 E JAT 51
2種 50 E JAT 52

注）1.耐水圧＝0.1MPa

単位：mm

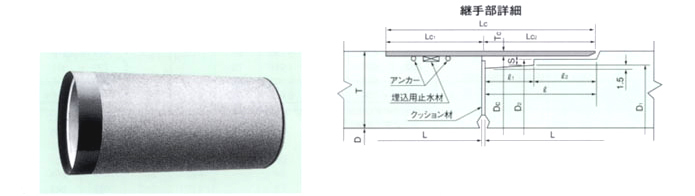

呼び径 内径
D		 D1 D2 厚さT 有効長L ℓ1 ℓ2 ℓ S Lc1 Lc2 Lc Tc Dc 参考質量
(kg)
800 800 933 942 80 2430 60 72 132 9 120 130 250 4.5 951 1330
900 900 1053 1062 90 1071 1670
1000 1000 1173 1182 100 1191 2060
1100 1100 1283 1292 105 1301 2380
1200 1200 1403 1412 115 1421 2840
1350 1350 1563 1577 125 12.5 6 1588 3460
1500 1500 1743 1757 140 1768 4310
1650 1650 1913 1927 150 1938 5060
1800 1800 2083 2097 160 2108 5890
2000 2000 2313 2327 175 2338 7140
2200 2200 2543 2557 190 2568 8520
2400 2400 2763 2779 205 70 82 152 14.5 150 150 300 9 2792 10100
2600 2600 2993 3009 220 3022 11700
2800 2800 3223 3239 235 3252 13400
3000 3000 3453 3469 250 3482 15300

注）1.標準管の有効長は、1200mmとすることができる。
　　2.標準管の形状は、カラーなしとすることができる。
         ただし、有効長は2430mm又は、1200mmとする。
　　3.呼び径1000以上の標準管には、緊結用埋込みナットをつけることができる。

クッション材（参考）

単位：mm
呼び径 内径D1 外径D2 幅T 呼び径 内径D1 外径D2 幅T 呼び径 内径D1 外径D2 幅T
800 830 944 57 1350 1380 1578 99 2200 2230 2558 164
900 930 1064 67 1500 1530 1758 114 2400 2430 2780 175
1000 1030 1184 77 1650 1680 1928 124 2600 2630 3010 190
1100 1130 1294 82 1800 1830 2098 134 2800 2830 3240 205
1200 1230 1414 92 2000 2030 2328 149 3000 3030 3470 220

注）厚さは、8～12mm程度

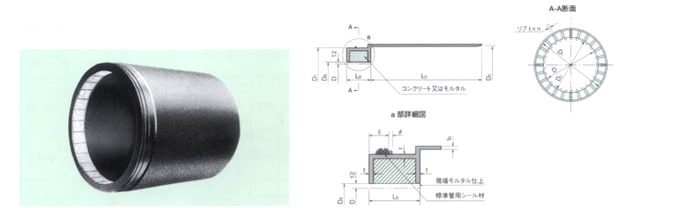

中押管S

中押管S
単位：mm
呼び径 内径D Ds D1 πD1 Dc π(Dc＋2tc) 有効長
Ls		 Lc ℓ tc t Ø リブ
n(枚)		 参考質量
(kg)
900 900 924 1053 3308 1062 3393 150 1100 60 9 16 6 24 424
1000 1000 1024 1173 3685 1182 3770 28 494
1100 1100 1124 1283 4031 1292 4115 32 552
1200 1200 1224 1403 4408 1406 4492 155 12 19 36 773
1350 1350 1374 1563 4910 1576 5027 1150 9 40 905
1500 1500 1524 1743 5476 1756 5592 44 1060
1650 1650 1674 1913 6010 1926 6126 160 22 48 1250
1800 1800 1824 2083 6544 2096 6660 52 1440
2000 2000 2024 2313 7267 2326 7383 58 1670
2200 2200 2224 2543 7989 2556 8105 64 1900
2400 2400 2424 2763 8680 2778 8828 180 1200 70 16 25 72 2680
2600 2600 2624 2993 9403 3008 9550 78 3000
2800 2800 2824 3223 10125 3238 10273 84 3360
3000 3000 3024 3453 10848 3468 10996 90 3670

注）呼び径900は、JHPAS19

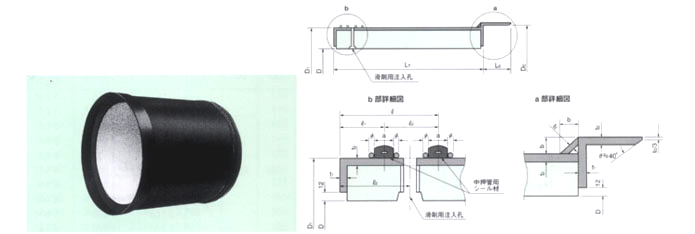

中押管T

中押管T
単位：mm
呼び径 内径D D1 πD1 Dc π(Dc＋2tc) 有効長
LT		 Lc ℓ ℓ1 ℓ2 ℓ3 a b tc t1 t2 Ø 参考質量
（kg）
900 900 1044 3280 1071 3393 1150 130 125 60 65 92.5 26 18 4.5 9 6 6 780
1000 1000 1164 3657 1191 3770 968
1100 1100 1274 4002 1301 4115 1120
1200 1200 1388 4361 1421 4492 21 1300
1350 1350 1551 4873 1588 5027 1200 140 65 75 102.5 30 24 6 9 1620
1500 1500 1731 5438 1768 5592 2040
1650 1650 1901 5972 1938 6126 12 2430
1800 1800 2071 6506 2108 6660 2840
2000 2000 2301 7229 2338 7383 3460
2200 2200 2531 7951 2568 8105 4150
2400 2400 2749 8636 2792 8828 1250 150 150 70 80 110 34 30 9 9 5140
2600 2600 2979 9359 3022 9550 5990
2800 2800 3209 10081 3252 10273 6900
3000 3000 3439 10804 3482 10996 7880

注）呼び径900は、JHPAS19
